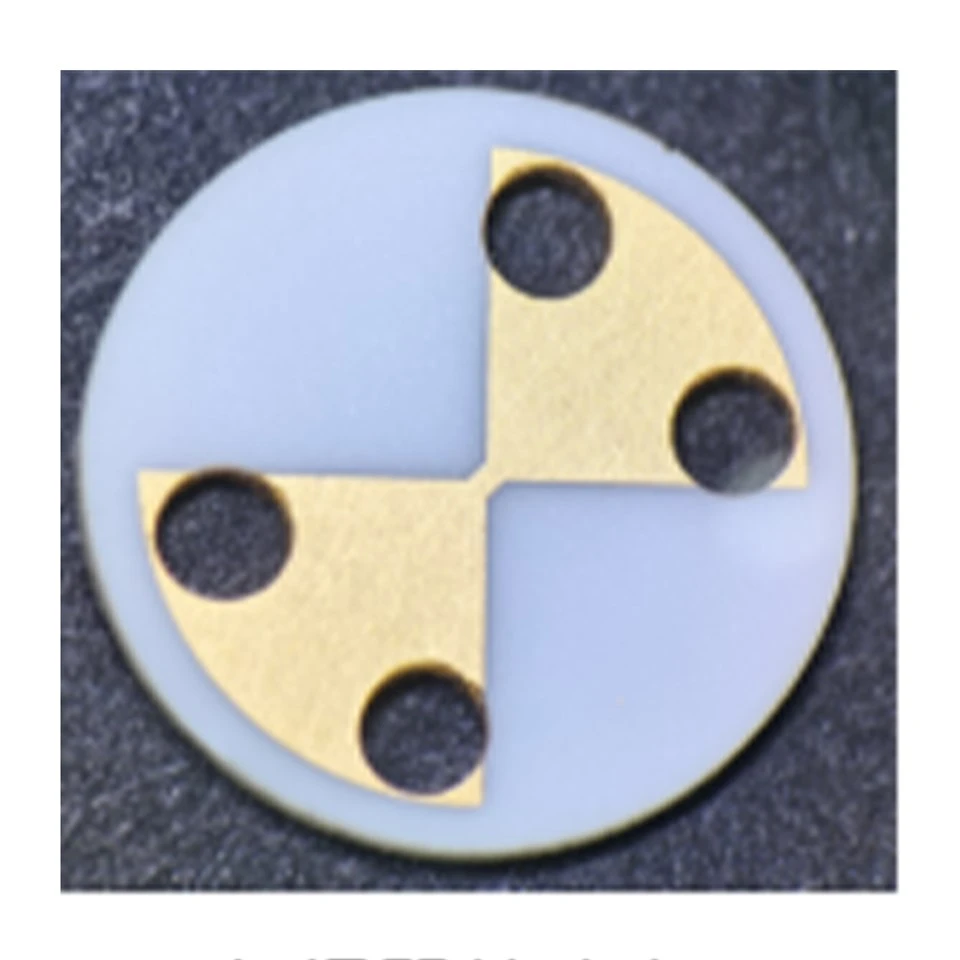

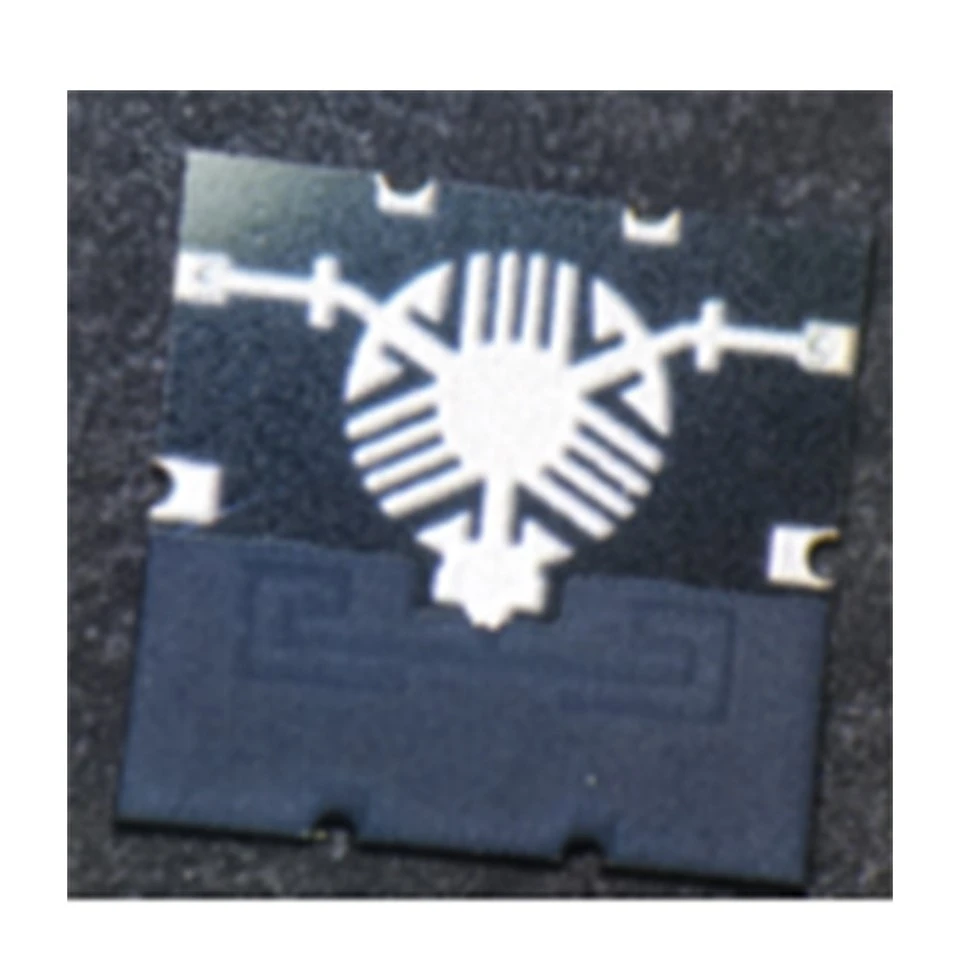

Технология тонкопленочных схем

Технология Thin Film Circuit использует процессы осаждения тонких пленок, фотолитографии, травления и металлизации для формирования проводящих линий микронного-масштаба на поверхности материалов на основе керамики, стекла или кремния-, что обеспечивает высокую-плотность и высокую-надежность электронной интеграции.

Высокая линейная точность:Используя прецизионную фотолитографию и процессы вакуумного осаждения, стандартная ширина линий и расстояние могут достигать 20 мкм, а в специальных проектах достигается уровень 10 мкм.

Низкая потеря сигнала:Тонкие пленки из-металла высокой чистоты и тонкий дизайн уменьшают сопротивление и потери при передаче, что делает его пригодным для связи 5G, миллиметровых-волн и высокоскоростных-электронных систем.

Превосходное рассеивание тепла:В сочетании с подложками с высокой теплопроводностью, такими как оксид алюминия и нитрид алюминия, тепло может быстро рассеиваться, снижая температуру устройства и улучшая стабильность системы.

Материалы подложки:Глинозем (Al₂O₃), нитрид алюминия (AlN), нитрид кремния (Si₃N₄), стекло-керамика.

Металлические системы:Золото, серебро, медь, никель, платина и нестандартные многослойные металлические конструкции.

Нанесение тонкой пленки:Поддерживает изготовление различных металлических и функциональных пленок.

Прецизионная литография:Позволяет создавать схемы микронного-уровня.

Прецизионное травление:Обеспечивает размеры и согласованность схемы.

Металлизация поверхности:Поддерживает позолоту, посеребрение и обработку ENIG.

Многоуровневая интеграция:Поддерживает одно-, двух- и многослойные конструкции.

Полупроводниковая упаковка:Используется для межсоединений высокой-плотности и современных упаковочных материалов.

Силовая электроника:Используется в IGBT, SiC и силовых модулях.

Радиочастотная связь:Подходит для систем 5G, миллиметровых-волн и радиолокационных систем.

Автомобильная электроника:Используется в новых энергетических транспортных средствах и автомобильных модулях-класса.

Медицинская электроника:Соответствует требованиям, предъявляемым к электронным устройствам высокой-надежности.

Аэрокосмическая промышленность:Подходит для применения в условиях высоких-температур и сложных условий эксплуатации.

Настройка чертежа:Поддерживает разработку файлов Gerber и CAD.

Материальная настройка:Выбор материала основан на требованиях к теплопроводности и электрическим характеристикам.

Оптимизация структуры:Поддерживает проектирование схем и многоуровневых-структур.

Образец для массового производства:Предоставляет комплексные-услуги по разработке.

20+ лет опыта производства
Основана в 2003 году, специализируется на исследованиях, разработках и производстве новых неорганических материалов и имеет более чем 20-летний опыт работы в отрасли.

Стабильные производственные возможности
Обладает крупной-производственной базой и комплексной производственной системой, обеспечивающей долгосрочные-стабильные закупки у клиентов со всего мира.

Профессиональная команда исследований и разработок
Обладает возможностями исследований и разработок материалов, а также возможностями оптимизации производительности, предоставляя индивидуальные решения.

Строгий контроль качества
Оснащен передовым испытательным оборудованием, строго контролирующим качество продукции и стабильность партии.

Мировой экспортный опыт
Продукция экспортируется на зарубежные рынки с развитыми экспортными услугами и возможностями поддержки клиентов.

Индивидуальные решения
Поддерживает настройку характеристик продукта, производительности и требований к приложениям для удовлетворения разнообразных потребностей клиентов.
